Alat 05 · Lokalizacija

Uklopi lokalni sistem
na onaj koji važi.

Helmert uklapanje na kontrolne tačke, sa rotacijom, razmjerom i pomjerajem, te RMS i rezidualima po tački. Uz to grid ↔ ground faktor, da znaš koliko se dužina u projekciji razlikuje od stvarne na terenu.

App Store Google Play Nazad na sve alate
2 alata u jednom
2 min. kontrolne tačke
5 cm prag upozorenja
GeoKantar — lokalizacija, Helmert kalibracija na kontrolne tačke
Alat

Dva alata na jednom mjestu

Lokalizacija rješava proizvoljan lokalni sistem; grid ↔ ground rješava razliku između ravni projekcije i stvarnog terena.

Helmert kalibracijaParovi tačaka: izvorna (GPS ili lokalni sistem) i kontrolna (poznata)
Najmanji broj parovaDva — svaki dodatni par daje reziduale i RMS
ParametriRotacija, razmjera (i u ppm) i pomjeraj
Kontrola kvalitetaRMS i rezidual po tački; odstupanje preko 5 cm se označava crveno
PrimjenaBilo koja izvorna koordinata se odmah preračunava u kontrolni sistem
Grid faktor (GSF)Uticaj projekcije na dužinu, za izabrani sistem i položaj
Elevacioni faktor (EF)Uticaj nadmorske visine
Kombinovani faktor (CSF)GSF × EF — ukupan odnos grid i ground dužine
PretvaračUpiši grid ili ground dužinu; druga se računa tim faktorom
Postupak

Kako se koristi

01

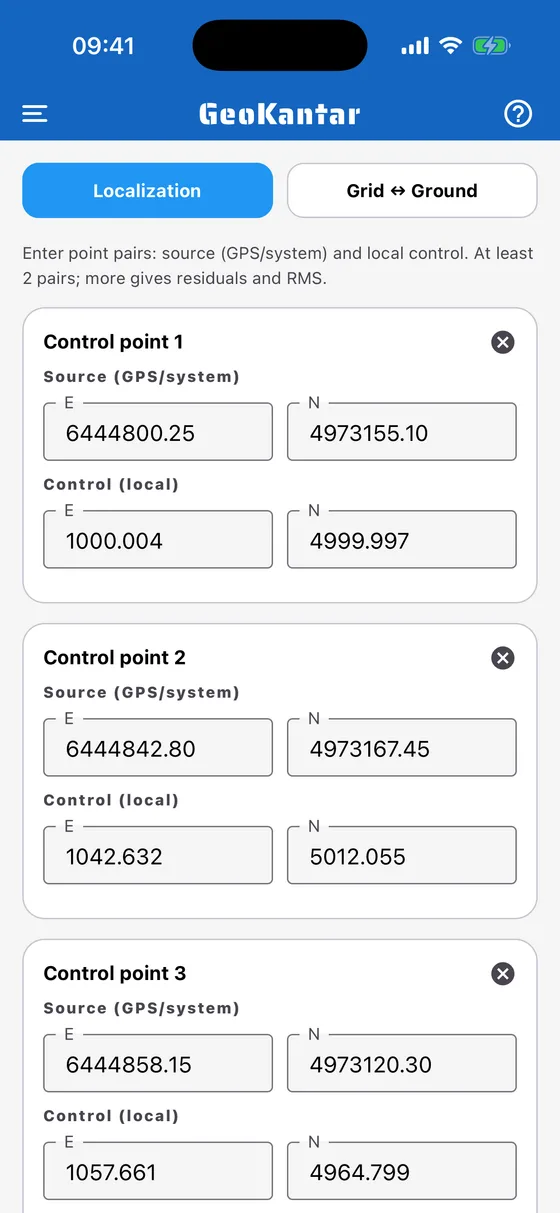

Unesi parove kontrolnih tačaka

Za svaku tačku ide izvorna koordinata (ono što si izmjerio) i kontrolna (prava, poznata vrijednost iste tačke).

02

Pogledaj parametre

Sa najmanje dva para dobijaš rotaciju, razmjeru i pomjeraj koji najbolje uklapaju izvorne tačke na kontrolne.

03

Provjeri RMS i reziduale

RMS pokazuje ukupno slaganje, rezidual pokazuje koliko svaka tačka odstupa. Crveno znači preko 5 cm — ta tačka je sumnjiva.

04

Primijeni na koordinatu

Kad si zadovoljan uklapanjem, upiši bilo koju izvornu koordinatu ispod i dobićeš je u kontrolnom sistemu.

05

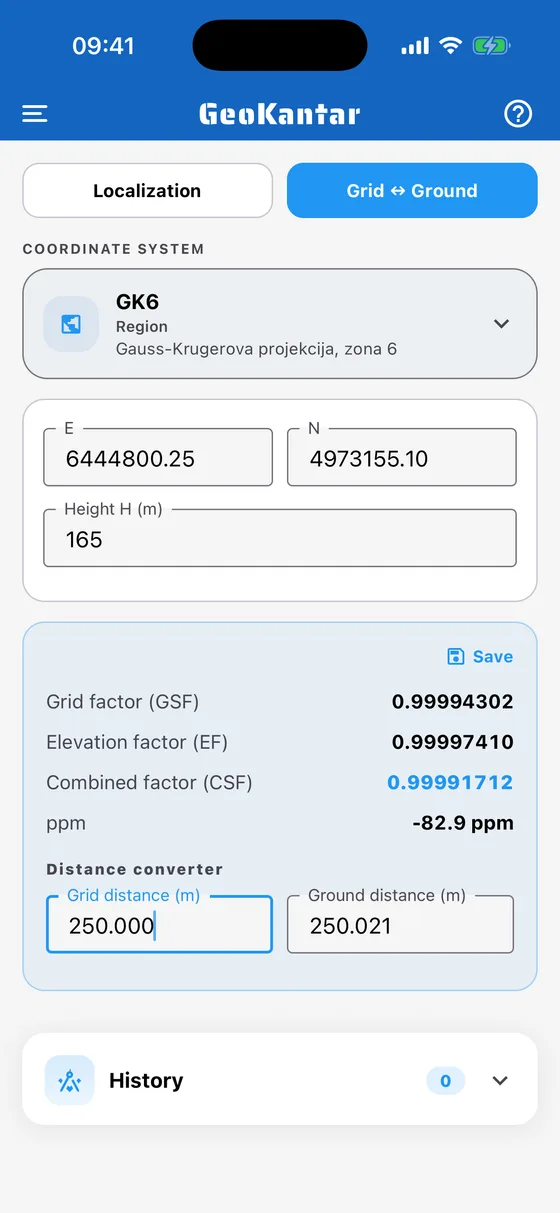

Pređi na grid ↔ ground

Za izabrani sistem, tačku i visinu dobijaš CSF, pa pretvarač dužina radi u oba smjera.

Detalji

Zašto je ovo važno

Kad koristiti lokalizaciju

Kad radiš u proizvoljnom lokalnom sistemu — gradilišni sistem, stari elaborat, mreža koju je neko postavio bez veze sa državnim sistemom. Helmert uklapanje veže taj sistem za poznate tačke.

Šta kaže rezidual

Rezidual je koliko jedna tačka odstupa nakon što je uklapanje izračunato. Ako sve tačke imaju mali rezidual osim jedne, obično je ta jedna pogrešno unesena ili je sam biljeg pomjeren — ne treba dizati broj tačaka nego provjeriti tu.

Grid nije isto što i teren

Projekcija izobličava dužine, a nadmorska visina ih dodatno mijenja. Na 500 m visine i podalje od centralnog meridijana razlika na kilometar zna da bude više decimetara — dovoljno da iskolčenje duže trase promasi.

Kad koristiti grid ↔ ground

Kad radiš u zvaničnom sistemu (Gauss-Krüger) i treba ti stvarna dužina koju ćeš izmjeriti pantljikom ili daljinomjerom na terenu, a ne računska iz koordinata.

Pitanja

Cesto postavljana pitanja

Koliko kontrolnih tačaka treba za lokalizaciju?

Najmanje dvije, koliko je dovoljno da se odrede rotacija, razmjera i pomjeraj. Sa tri i više dobijaš i reziduale i RMS, pa možeš da procijeniš koliko je uklapanje dobro.

Šta znači kad je rezidual crven?

Da ta tačka odstupa više od 5 cm od uklapanja. Najčešće je razlog pogrešan unos koordinate ili pomjeren biljeg, a ne loša transformacija.

Šta je kombinovani faktor (CSF)?

Proizvod grid faktora (uticaj projekcije) i elevacionog faktora (uticaj nadmorske visine). Njime se grid dužina iz koordinata pretvara u stvarnu dužinu na terenu i obrnuto.

Da li je ovo isto što i transformacija koordinata?

Nije. Transformacija koordinata prelazi između definisanih sistema sa poznatim parametrima. Lokalizacija računa parametre iz tvojih mjerenja, za sistem koji nema zvaničnu definiciju.
