Alat 06 · Deoba parcele

Podijeli parcelu na terenu,
a ne tek uveče u kancelariji.

Uvezi parcelu iz DXF, CSV, GeoJSON, KML ili SHP fajla, izaberi jedan od pet načina podjele i povuci liniju — površine se osvježavaju uživo dok prevlačiš tačke. Dijelovi izlaze razvrstani po slojevima.

App Store Google Play Nazad na sve alate
5 načina podjele
5 formata uvoza
4 formata izvoza
GeoKantar — deoba parcele, uvoz i podjela
Alat

Pet načina podjele

Rez se uvijek vezuje za stranicu koju izabereš — paralelno njoj ili upravno na nju, zavisno od metode.

Po brojuDijeli na N dijelova jednake površine, rezovima paralelnim izabranoj stranici

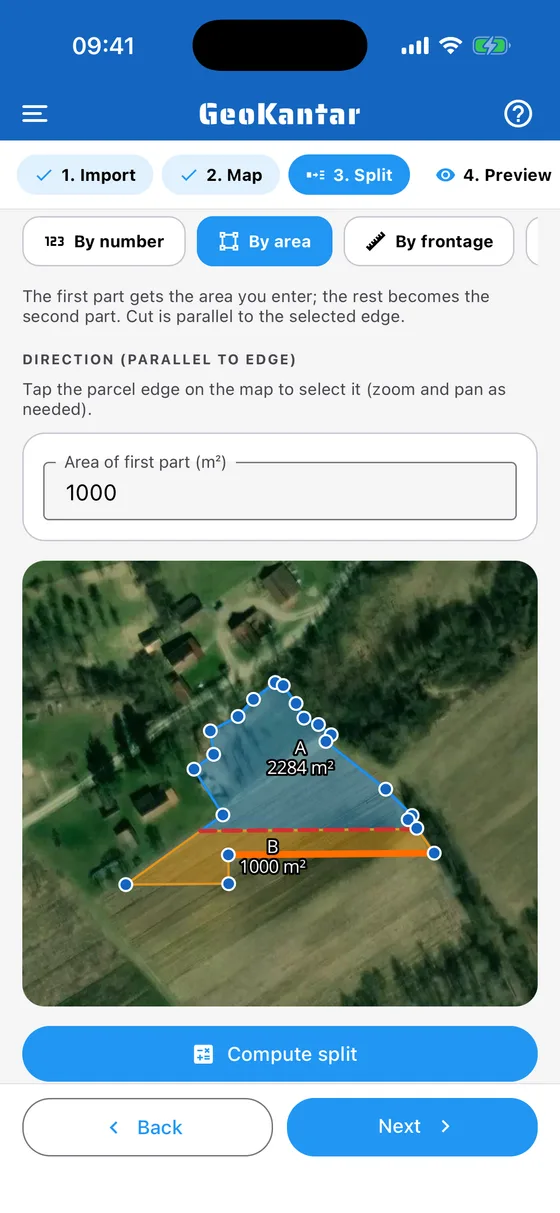

Po površiniPrvi dio dobija površinu koju uneseš; ostatak je drugi dio

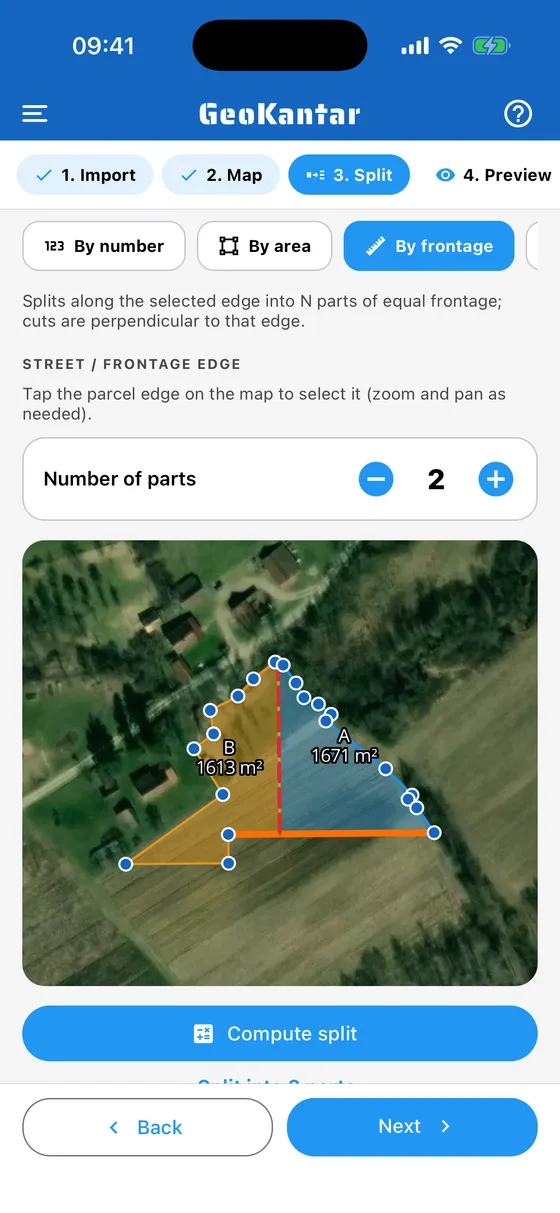

Po frontuDijeli duž izabrane stranice na N dijelova jednakog fronta; rezovi su upravni na nju

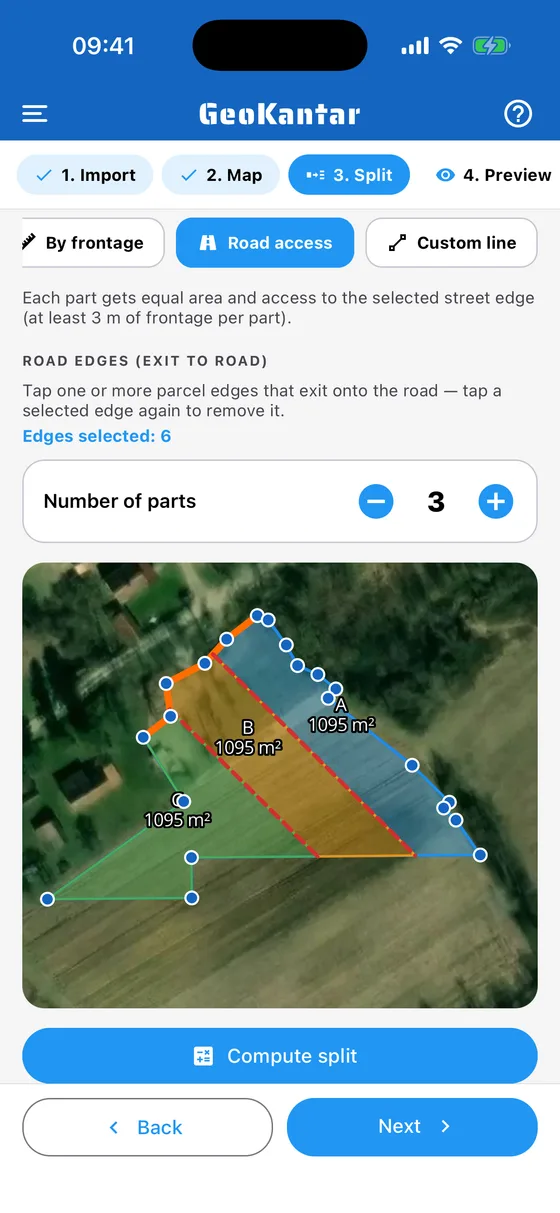

Izlaz na putSvaki dio dobija jednak front duž izabrane stranice–puta
LinijaTapneš dvije tačke i povučeš rez ručno; može više linija za više dijelova
UvozDXF · CSV / TXT · GeoJSON · KML · SHP
Referentna stranicaBira se čipovima 1–2, 2–3… i ističe narandžasto
Kontrola položajaZamjena X/Y za DXF fajlove koji čuvaju northing i easting obrnuto

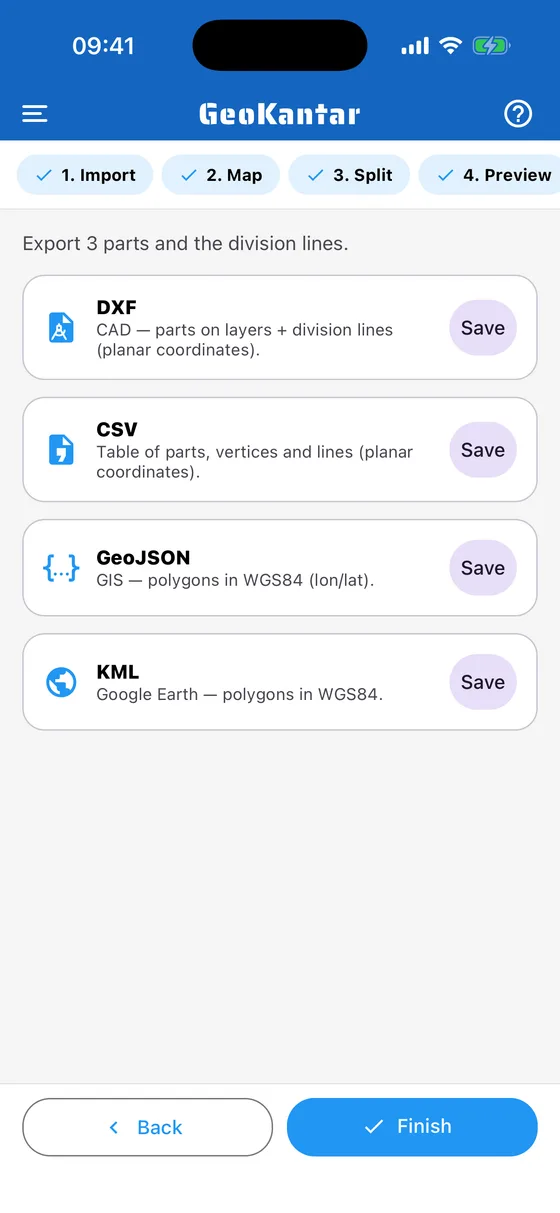

IzvozDXF (dijelovi po slojevima + linije deobe) · CSV · GeoJSON · KML
Postupak

Kako se koristi

01

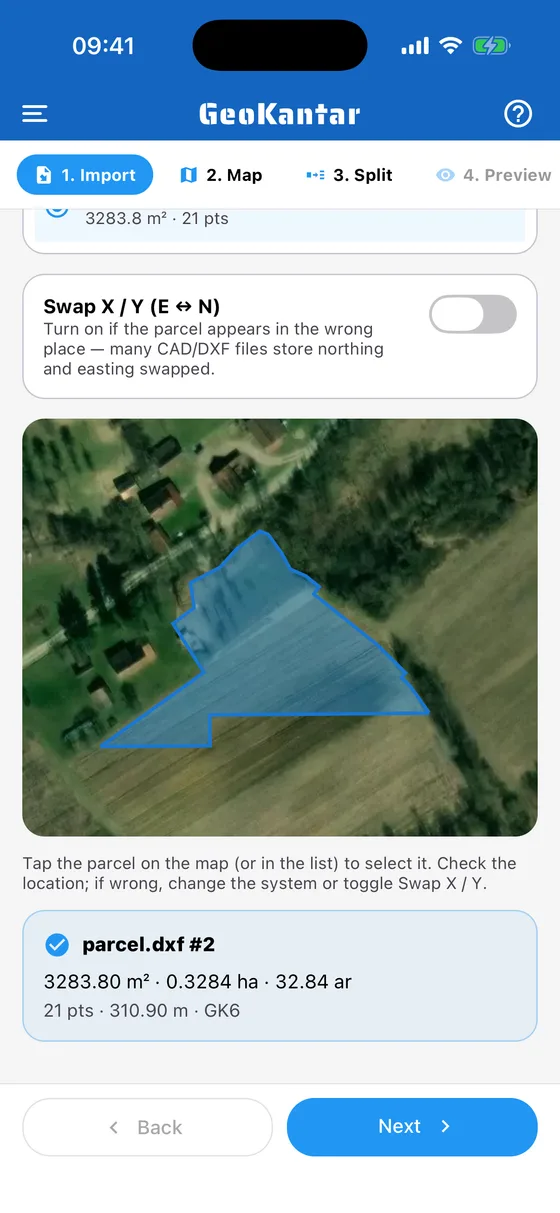

Uvezi parcelu

Izaberi fajl i koordinatni sistem u kom je snimljen. GeoJSON i KML se čitaju kao WGS84 automatski. Iz DXF-a se uzima najveća zatvorena polilinija.

02

Provjeri na mapi

Ako je parcela na pogrešnom mjestu, promijeni koordinatni sistem ili uključi Zamjena X/Y — mnogi CAD fajlovi čuvaju easting i northing obrnuto.

03

Izaberi metodu i stranicu

Pet metoda; referentna stranica se bira čipovima i ističe narandžasto. Za podjelu po broju i površini ona zadaje pravac reza, za front i izlaz na put ona je ulica.

04

Izračunaj

Unesi ciljnu površinu, broj dijelova ili povuci liniju, pa izračunaj. Kod ručne linije možeš prevlačiti tačke i pratiti kako se površine mijenjaju uživo.

05

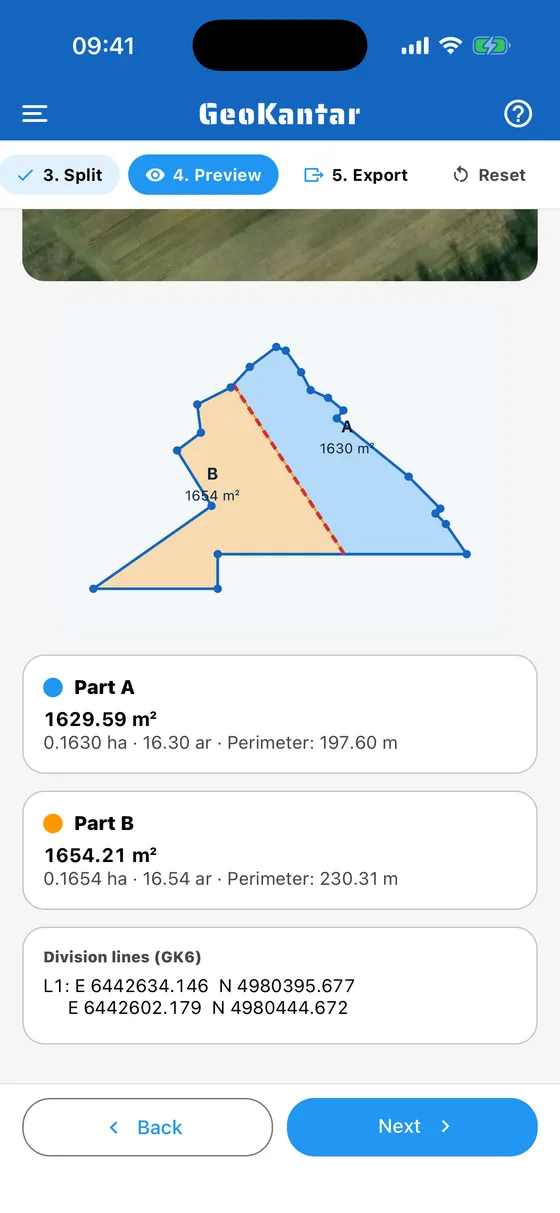

Pregledaj i izvezi

Svaki dio prikazuje svoju površinu i front. Izvezi u DXF za CAD, CSV za tabelu, GeoJSON ili KML za GIS i Google Earth.

Detalji

Sitnice koje odlučuju

Referentna stranica mijenja rezultat

Ista parcela i ista ciljna površina daju drugačiji oblik dijela zavisno od toga koju stranicu izabereš za referencu. Za podjelu po površini rez ide paralelno njoj; za podjelu po frontu upravno na nju.

Zamjena X/Y nije greška u fajlu

U geodeziji se često piše Y (istok) pa X (sjever), dok CAD očekuje obrnuto. Zato uvezena parcela zna da završi na drugom kraju svijeta — prekidač Zamjena X/Y to rješava bez ručne prepravke fajla.

Više linija deobe

Kod ručne metode ne moraš stati na jednoj liniji. Dodaj još jednu i parcela se dijeli na više dijelova; svaka linija se posebno pomjera, a površine se preslikavaju odmah.

Lijepljenje na temena

Kad povlačiš liniju ručno, uključeno lijepljenje hvata temena i ivice parcele, pa rez počinje tačno na međi, a ne pola metra pored nje.

Pitanja

Cesto postavljana pitanja

Koje formate mogu da uvezem?

DXF, CSV/TXT, GeoJSON, KML i SHP. Kod DXF-a se koristi najveća zatvorena polilinija, a kod CSV-a jedna granična tačka po redu u obliku E,N, uz opcionu vodeću kolonu sa nazivom ili brojem.

Parcela se pojavila na pogrešnom mjestu na mapi — zašto?

Skoro uvijek zbog koordinatnog sistema ili zamijenjenih osa. Promijeni sistem u koraku uvoza ili uključi Zamjena X/Y — mnogi CAD i DXF fajlovi čuvaju northing i easting obrnuto od očekivanog.

Mogu li da podijelim parcelu na više od dva dijela?

Da. Podjela po broju dijeli na N dijelova jednake površine odjednom, a kod ručne linije možeš dodati više linija deobe i dobiti onoliko dijelova koliko ti treba.

Šta znači podjela po izlazu na put?

Da svaki dio dobije jednak front duž stranice koju si označio kao ulicu, pa svaka novonastala parcela ima svoj pristup putu. Rezovi su upravni na tu stranicu.

U kom obliku izlaze dijelovi?

U DXF su dijelovi razvrstani po slojevima, zajedno sa linijama deobe, u planarnim koordinatama. CSV daje tabelu dijelova, temena i linija, a GeoJSON i KML daju poligone u WGS84.

Preuzmi GeoKantar

Alat je dio aplikacije GeoKantar. Dostupna na App Store-u i Google Play-u.
